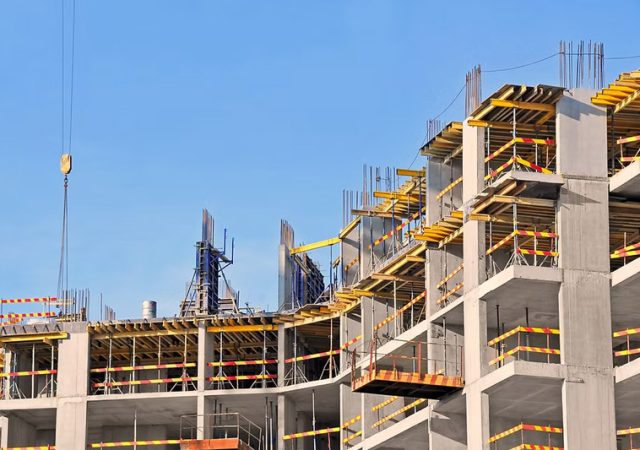

بررسی تجهیزات و ابزارهای ضروری در بتن ریزی ستون های بتنی

 روش اجرای بتن ریزی فاکتوری است که استحکام سازه را در مراحل بعد تضمین می کند. از آنجایی که ستون در سازه های مختلف از پایه پل گرفته تا ساختمان ها یکی از پایه ای ترین بخش های یک سازه به شمار می رود بتن ریزی و ساخت این قسمت یکی از مراحل مهم در اجرای پروژه ها است. از این رو قصد داریم در این مقاله به بررسی تجهیزات و ابزارهای بتن ریزی ستون و تاثیر آن ها در بتن ریزی بپردازیم.

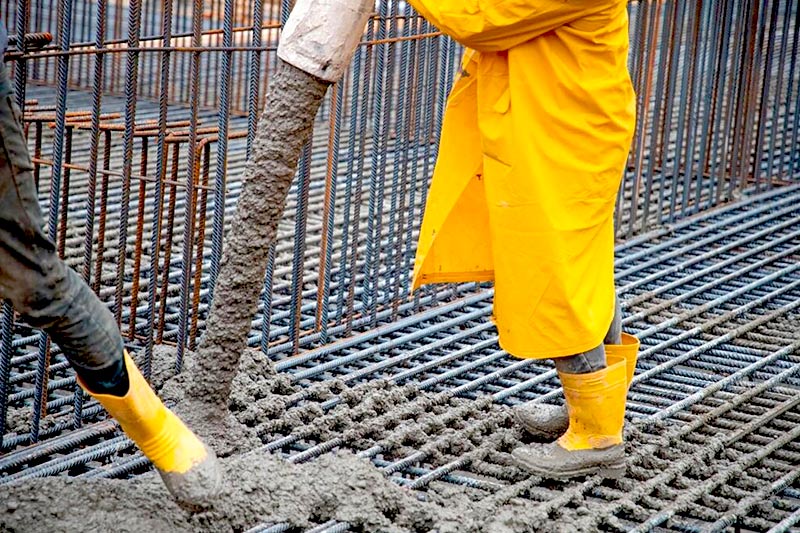

1- ابزارهای انتقال و پمپاژ بتن: از میکسر تا قالب

 پس از آماده سازی قالب، برای اجرای روش های بتن ریزی ستون، مرحله انتقال بتن تازه از محل تولید (کارخانه بتن آماده) یا محل اختلاط (بچینگ پلانت) به محل نهایی یعنی قالب ستون آغاز می شود. بسته به حجم بتن مورد نیاز و شرایط سایت پروژه، از روش ها و ابزارهای مختلفی استفاده می شود. برای پروژه های بزرگ با نیاز به حجم بالای بتن در زمان کوتاه، پمپ بتن بهترین گزینه است.

پمپ ها به دو دسته اصلی پمپ زمینی (پمپ تریلر) و پمپ بوم دار (پمپ هوایی) تقسیم می شوند. پمپ های بوم دار با داشتن یک بازوی مفصلی بلند، قادر به انتقال بتن به ارتفاعات و نقاط دور از دسترس هستند که این ویژگی آن ها را برای بتن ریزی ستون های طبقات فوقانی ایده آل می سازد.

پمپ های زمینی نیز برای انتقال بتن در مسافت های افقی طولانی و یا به کمک لوله کشی عمودی مورد استفاده قرار می گیرند. استفاده از پمپ بتن مزایای زیادی از جمله سرعت بالا، کاهش نیروی انسانی و تضمین یکنواختی بتن در طول انتقال را به همراه دارد.

برای پروژه های کوچک تر که حجم بتن مورد نیاز محدود است و یا در محل هایی که امکان دسترسی پمپ بتن وجود ندارد، از ابزارهای دستی مانند بالابرهای سطلی (وینچ های ساختمانی) و چرخ دستی های مخصوص بتن استفاده می شود. در این روش، بتن به صورت دستی از میکسر به محل ستون منتقل شده و سپس با استفاده از سطل یا سطل های مخصوص به داخل قالب ریخته می شود.

2- ویبراتور بتن

هنگامی که بتن تازه در قالب ستون ریخته می شود، به دلیل وجود فضای بین دانه های سنگی و نیز جذب هوا در طول فرآیند اختلاط، حباب های هوا و فضاهای خالی در آن ایجاد می شود. این حباب ها به شدت مقاومت فشاری بتن را کاهش می دهند و می توانند منجر به پدیده های مخربی مانند کرمو شدن یا تشکیل حفره های داخلی شوند. ابزاری که برای مقابله با این پدیده و تراکم بتن استفاده می شود، ویبراتور بتن است.

ویبراتورها با ایجاد ارتعاشات با فرکانس بالا، باعث می شوند ذرات بتن به صورت فشرده تری در کنار یکدیگر قرار گرفته و هوای محبوس از آن خارج شود. ویبراتورها به دو نوع اصلی تقسیم می شوند: ویبراتور داخلی و ویبراتور خارجی.

ویبراتورهای داخلی، که رایج ترین نوع هستند، شامل یک شفت انعطاف پذیر و یک پوکه ویبراتور در انتهای آن می باشند که مستقیماً در داخل توده بتن قرار می گیرند.

بر اساس گزارش موسسه بتن آمریکا (ACI)، بیش از ۳۰ درصد از نقایص بتن ریزی در سازه های بتنی ناشی از ارتعاش ناکافی یا نامناسب است که این آمار، اهمیت این مرحله را برجسته می سازد.

 از طرف دیگر، عدم ویبره زدن کافی نیز باعث باقی ماندن حباب های هوا و کاهش مقاومت بتن می شود. بنابراین، نظارت دقیق بر فرآیند بتن ریزی ستون و استفاده صحیح از ویبراتور، نقشی حیاتی در رسیدن به مقاومت و دوام مورد نظر دارد. یک مهندس عمران باید مطمئن شود که هر لایه از بتن ریخته شده به درستی ویبره می شود تا یکپارچگی ساختاری ستون تضمین گردد.

“ستون ها شاهراه انتقال نیرو در سازه ها هستند؛ استحکام آن ها نه به مقدار بتن، بلکه به دقت ما در هر گام از فرآیند بتن ریزی بستگی دارد. هر ابزار و هر عملیات، جزئی از یک زنجیره حیاتی است.”

 روش صحیح استفاده از ویبراتور:

•  ویبراتور را به صورت عمودی و سریع وارد بتن کنید.
•  ویبراتور را تا لایه قبلی بتن فرو ببرید تا از اتصال کامل لایه ها اطمینان حاصل کنید.
•  پوکه را به آرامی و با سرعت حدود ۳ سانتی متر بر ثانیه خارج کنید تا حباب های هوا فرصت خروج داشته باشند.
•  فاصله نقاط ویبره زدن نباید از شعاع تاثیر ویبراتور بیشتر باشد.

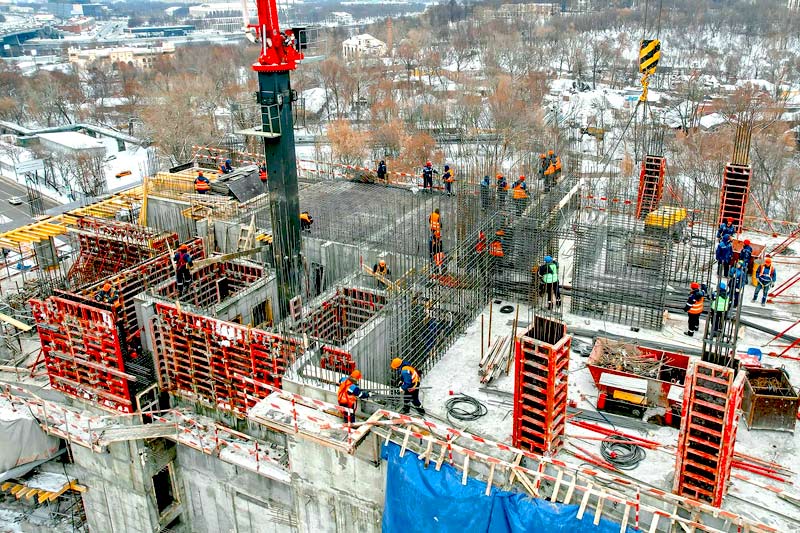

3- ابزارهای کنترل کیفیت: دقت در فرآیند، نه فقط محصول نهایی

بتن ریزی باکیفیت ستون به این معناست که پس از جداسازی قالب بتن و اجرای اقداماتی که در مرحله قبل اشاره شد، ستون با کیفیت و استحکام مناسب شکل گرفته شود. به همین دلیل، ابزارهای کنترل کیفیت برای اطمینان از کیفیت ساخت ستون ها، در کنار ابزارهای اجرایی، نقشی جدایی ناپذیر در مراحل بتن ریزی ستون دارند.

اصلی ترین آزمایش در محل کارگاه، آزمایش اسلامپ (Slump Test) است. این آزمایش که با استفاده از یک مخروط فلزی به نام مخروط اسلامپ و یک میله کوبش انجام می شود، میزان روانی بتن را اندازه گیری می کند. روانی بتن (کارایی) برای فرآیند بتن ریزی ستون اهمیت زیادی دارد؛ زیرا بتن باید به اندازه کافی روان باشد تا به راحتی در بین آرماتورها و در گوشه های قالب پخش شود، اما نه آنقدر روان که جداشدگی دانه ها در آن اتفاق بیفتد.

بتن ریزی در دمای بالا می تواند به تبخیر سریع آب و ترک خوردگی های سطحی منجر شود، در حالی که در دمای پایین، فرآیند هیدراتاسیون کند شده و بتن ممکن است قبل از رسیدن به مقاومت اولیه یخ بزند. تمامی این آزمایش ها و ابزارها تضمین می کنند که بتن به کار رفته در ستون ها، از استانداردهای لازم برخوردار است و سازه در برابر بارهای طراحی شده مقاومت خواهد کرد. این روش ها بتن ریزی ستون را از یک فرایند ساده به یک عملیات مهندسی دقیق تبدیل می کند.

4- ابزارهای نهایی سازی و عمل آوری

 پس از اتمام بتن ریزی و ویبره زدن، سطح بالایی ستون باید به دقت پرداخت و صاف شود. ابزارهای ساده ای مانند ماله و شمشه برای این کار استفاده می شوند تا سطحی صاف و یکدست ایجاد شود. این مرحله، که “شمشه کشی” یا “ماله کشی” نامیده می شود، به ظاهر ساده است اما در دوام و زیبایی نهایی کار تاثیرگذار است. اما مهم ترین مرحله پس از بتن ریزی، عمل آوری (Curing) است. عمل آوری به معنی حفظ رطوبت و دمای مناسب در بتن تازه به مدت کافی برای تکمیل فرآیند هیدراتاسیون سیمان است.

این فرآیند، کلید دستیابی به مقاومت و دوام حداکثری بتن است و در صورت عدم انجام صحیح، مقاومت نهایی بتن به شدت کاهش می یابد.

ابزارهای عمل آوری شامل موارد زیر است:

•  پلاستیک های پوششی: پوشاندن سطح ستون با ورق های پلاستیکی یا برزنت برای جلوگیری از تبخیر سریع آب.
•   سیستم های پاشش آب: استفاده از شلنگ یا سیستم های قطره ای برای خیس نگه داشتن سطح بتن.
•  عوامل عمل آوری: اسپری کردن یک لایه مایع بر روی سطح بتن که با ایجاد یک غشای نازک، از تبخیر آب جلوگیری می کند.

یکی از نکات مهم در بتن ریزی ستون، عمل آوری است. بر اساس آیین نامه ها، ستون ها باید حداقل به مدت ۷ روز خیس نگهداری شوند. این دوره می تواند در شرایط آب و هوایی گرم تر و برای بتن هایی با مقاومت بالاتر، طولانی تر باشد. به نقل از «مقررات ملی ساختمان، مبحث نهم، طرح و اجرای ساختمان های بتن آرمه»، عمل آوری ناکافی می تواند منجر به کاهش مقاومت بتن و افزایش نفوذپذیری آن شود که این موضوع، به خصوص در محیط های خورنده، باعث آسیب پذیری آرماتورها و کاهش طول عمر سازه می گردد. بنابراین، توجه به ابزارهای ساده و در عین حال حیاتی در این مرحله، تضمین کننده مقاومت و دوام بلندمدت ستون های سازه خواهد بود.
