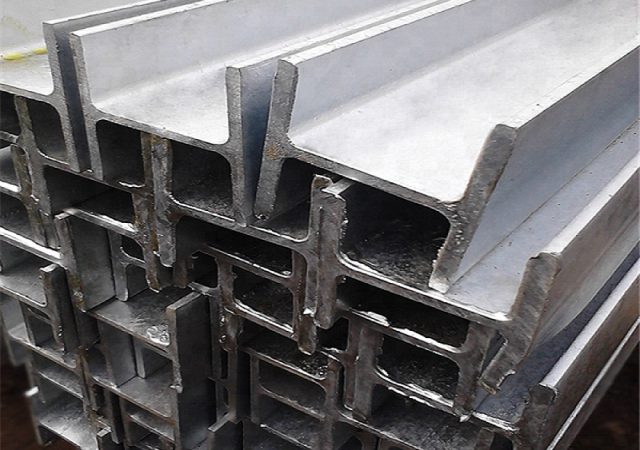

تیرآهن هاش چیست؟ بررسی کامل انواع، کاربردها، مشخصات فنی و تفاوت با تیرآهن معمولی

در این مقاله، به طور جامع به معرفی تیرآهن هاش، قیمت تیرآهن هاش بررسی مشخصات فنی، انواع، کاربردها، مزایا و معایب آن و همچنین مقایسه دقیق آن با تیرآهن های معمولی (IPE) خواهیم پرداخت.

تاریخچه تیرآهن هاش (H-Beam)

تیرآهن هاش (H-Beam)، که به دلیل شکل مقطع آن به نام «تیرآهن بال پهن» یا «تیرآهن H» شناخته می شود، یکی از مهم ترین اختراعات مهندسی در حوزه سازه های فلزی به شمار می رود. این مقطع فولادی در پاسخ به نیاز به تحمل بارهای سنگین تر و پایداری بیشتر در سازه های بزرگ توسعه یافته است.

برای اطلاع از قیمت انواع محصولات فولادی مانند قیمت ورق گالوانیزه در می توانید به مراجع معتبر مانند فولاد فیدار مراجعه کنید در ادامه به معرفی این مراجع معتبر پرداخته ایم.

آغاز تولید در جهان

• اواخر قرن ۱۹ میلادی:
  با شروع انقلاب صنعتی، استفاده از فولاد در سازه های ساختمانی و صنعتی افزایش یافت. در این دوران، نیاز به مقاطع قوی تر از تیرآهن های سنتی باعث شد مهندسان به دنبال راه حلی برای بهبود طراحی تیرآهن باشند.
• اوایل قرن ۲۰:
  در اروپا و آمریکا، شکل جدیدی از تیرآهن با بال های پهن و ضخامت یکنواخت معرفی شد که امروزه آن را با نام تیرآهن H یا هاش می شناسیم. این مقطع ابتدا در سازه های صنعتی، پالایشگاه ها، پل ها و اسکلت های فلزی سنگین مورد استفاده قرار گرفت.

توسعه صنعتی و گسترش جهانی

• با گذشت زمان و پیشرفت فناوری نورد گرم، امکان تولید تیرآهن های بال پهن با ابعاد و ضخامت های مختلف فراهم شد.
• کشورهای صنعتی مانند آلمان، آمریکا، ژاپن و چین پیشگام تولید انبوه این محصول شدند.
• استانداردهای بین المللی مانند DIN (آلمان)، ASTM (آمریکا) و JIS (ژاپن) برای تعریف ابعاد و مشخصات این نوع تیرآهن تدوین شدند.

ورود به ایران

• در ایران، استفاده از تیرآهن هاش از دهه ۱۳۵۰ شمسی (دهه ۷۰ میلادی) در پروژه های بزرگ صنعتی آغاز شد.
• در ابتدا این تیرآهن ها عمدتاً از کشورهای اروپایی و روسیه وارد می شدند.
• با گسترش صنعت فولاد در کشور، کارخانه هایی مانند ذوب آهن اصفهان، فولاد مبارکه، فولاد ناب تبریز و فولاد خوزستان وارد عرصه تولید یا فرآوری تیرآهن های بال پهن شدند.
• امروزه، ایران یکی از مصرف کنندگان و در برخی موارد تولیدکنندگان فعال تیرآهن هاش در منطقه محسوب می شود.

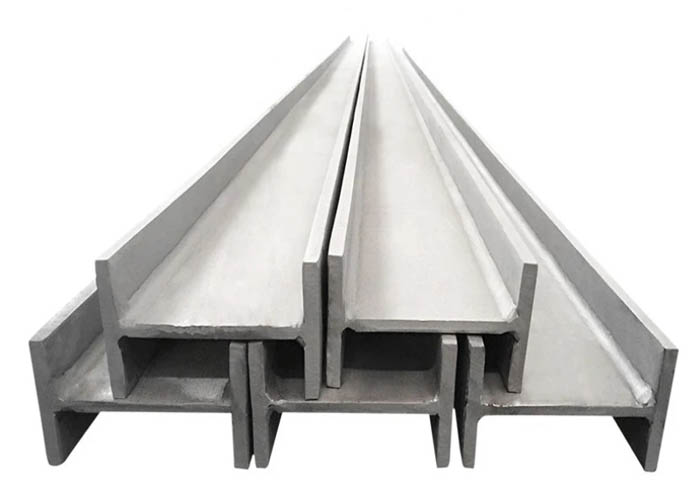

تیرآهن هاش چیست؟

تیرآهن هاش یا H-Beam که با عنوان تیرآهن بال پهن نیز شناخته می شود، یکی از انواع پروفیل های فولادی با مقطع H شکل است. تفاوت اصلی این نوع تیرآهن با تیرآهن معمولی (IPE)، در ابعاد بال ها و جان آن است؛ به طوری که عرض بال ها در تیرآهن هاش با ارتفاع جان تقریبا برابر است. این طراحی خاص موجب افزایش مقاومت آن در برابر نیروهای خمشی، برشی و پیچشی می شود.

این مقاطع فولادی در پروژه هایی که به استحکام بالا، پایداری بیشتر و دهانه های بلند نیاز است، بسیار پرکاربرد هستند.

تفاوت قیمت تیرآهن هاش و تیرآهن IPE

1. قیمت تیرآهن هاش معمولاً بالاتر است، به چند دلیل:

• وزن بیشتر به دلیل ضخامت بال و جان
• مصرف فولاد بیشتر در هر شاخه
• قدرت تحمل بار بالاتر
• کاربرد در پروژه های خاص با نیاز فنی بالاتر

2. قیمت تیرآهن معمولی (IPE) پایین تر است چون:

• سبک تر است
• مصرف فولاد کمتر دارد
• برای پروژه های رایج ساختمانی کافی است

انواع تیرآهن هاش

تیرآهن هاش یا تیرآهن بال پهن، بر اساس ابعاد، ضخامت، وزن و نوع استاندارد تولید، به سه گروه اصلی تقسیم می شود: هاش سبک (HEA)، هاش سنگین (HEB) و هاش فوق سنگین (HEM). این تقسیم بندی به مهندسان و طراحان کمک می کند تا بر اساس نیاز پروژه، نوع مناسب تیرآهن را انتخاب کنند.

1. تیرآهن هاش سبک (HEA – Light H-Beam)

• ویژگی ها: ضخامت بال و جان نسبتاً کمتر نسبت به انواع دیگر، اما با حفظ شکل H.
• کاربرد: مناسب برای سازه هایی که وزن سبک تر و قیمت اقتصادی تر اهمیت دارد.
• ابعاد رایج: از سایز 100 تا 1000 میلی متر
• علامت اختصاری: HEA یا IPBL
• ارتفاع جان: حدود 96 تا 590 میلی متر
• عرض بال: حدود 100 تا 300 میلی متر

2. تیرآهن هاش سنگین (HEB – Heavy H-Beam)

• ویژگی ها: ضخامت بیشتر بال و جان نسبت به نوع HEA، در نتیجه استحکام بالا.
• کاربرد: گزینه ای مناسب برای ساخت سازه های سنگین، اسکلت های فلزی مقاوم، سوله های بزرگ و پل ها.
• ابعاد رایج: از سایز 100 تا 600 میلی متر
• علامت اختصاری: HEB یا IPB
• ارتفاع جان: حدود 100 تا 600 میلی متر
• عرض بال: حدود 100 تا 300 میلی متر

3. تیرآهن هاش فوق سنگین (HEM – Extra Heavy H-Beam)

• ویژگی ها: بالاترین میزان ضخامت در بال و جان، دارای وزن بسیار زیاد، مناسب برای سازه های فوق سنگین و شرایط بحرانی.
• کاربرد: استفاده در ساخت برج های بلند، دکل ها، اسکله ها، سازه های ضد انفجار، سازه های صنعتی بسیار سنگین.
• ابعاد رایج: از سایز 100 تا 1000 میلی متر
• علامت اختصاری: HEM یا IPBV
• ارتفاع جان: حدود 120 تا 1008 میلی متر
• عرض بال: حدود 106 تا 302 میلی متر

مشخصات فنی تیرآهن بال پهن

مشخصات اصلی تیرآهن هاش به شرح زیر است:

• شکل مقطع: مشابه حرف H انگلیسی
• طول استاندارد: 12 متر (امکان تولید بین 8 تا 16 متر)
• سایز: از 100 میلی متر تا 1000 میلی متر
• استانداردهای تولید: ST37، ST44، ST52
• روش تولید: نورد گرم

کاربردهای تیرآهن هاش

تیرآهن هاش H-Beam یا Wide Flange Beamبه دلیل شکل خاص، مقاومت بالا، و توزیع یکنواخت تنش ها در بال ها و جان، در پروژه های مختلف عمرانی، صنعتی و ساختمانی کاربرد گسترده ای دارد. در ادامه، کاربردهای مهم تیرآهن هاش را به تفصیل توضیح داده ایم:

کاربردهای اصلی تیرآهن هاش

1. ساخت اسکلت فلزی ساختمان ها

• استفاده به عنوان ستون و تیر اصلی در سازه های فولادی
• مناسب برای برج ها و ساختمان های مرتفع
• افزایش پایداری در برابر زلزله و باد

2. سازه های صنعتی سنگین

• سوله های بزرگ، کارخانه ها و سالن های صنعتی
• سازه های پشتیبان تجهیزات سنگین و جرثقیل های سقفی

3. پل سازی و سازه های حمل ونقل

• استفاده در ساخت پل های فلزی با دهانه های متوسط و بزرگ
• مقاومت بالا در برابر تنش های خمشی و پیچشی

4. برج ها، دکل ها و سازه های مرتفع

• اسکلت دکل های مخابراتی و برق
• برج های مراقبت، برج های خنک کننده و سیلوهای بلند

5. ساخت اسکله و سازه های دریایی

• اسکله های بارگیری و تخلیه در بنادر
• سازه های مقاوم در برابر رطوبت، فشار و خوردگی

6. پروژه های زیرساختی

• تونل ها، مترو، زیرگذرها و پل های روگذر
• سازه های مقاوم در برابر لرزش و فشار زمین

7. سازه های خاص و فوق سنگین

• نیروگاه ها، پتروشیمی، پالایشگاه ها
• ساختمان های با کاربری خاص (مثلاً پناهگاه ها یا سازه های نظامی)

مزایای کاربردی تیرآهن هاش در سازه ها

• توزیع متقارن نیرو و تنش در بال ها
• امکان استفاده در دهانه های بلند بدون نیاز به ستون میانی
• نصب آسان تر و سریع تر نسبت به برخی دیگر از مقاطع فولادی
• مناسب برای جوشکاری، پیچ ومهره و اتصالات سازه ای مقاوم

تفاوت تیرآهن هاش و تیرآهن معمولی

1. شکل ظاهری و طراحی بال ها

• تیرآهن هاش (H-Beam): بال های پهن و ضخامت تقریباً یکسانی با جان دارد. شکل کلی آن به صورت حرف “H” انگلیسی دیده می شود.
• تیرآهن معمولی (IPE): بال ها باریک تر هستند و ضخامتشان معمولاً در انتها کمتر از قسمت اتصال به جان است. مقطع آن بیشتر به شکل “I” انگلیسی شباهت دارد.

2. مقاومت و تحمل بار

• تیرآهن هاش: به دلیل بال های پهن تر، توان تحمل بار در سطح افقی و عمودی بالاتری دارد.
• تیرآهن معمولی: مقاومت آن کمتر از هاش است و بیشتر در پروژه هایی با باربری متوسط استفاده می شود.

3. وزن و مصرف فولاد

• تیرآهن هاش: به دلیل ضخامت بیشتر بال ها و جان، وزن بیشتری دارد و از فولاد بیشتری در ساخت آن استفاده می شود.
• تیرآهن معمولی: سبک تر است و مصرف فولاد کمتری دارد.

4. کاربردهای سازه ای

• تیرآهن هاش: در پروژه های سنگین مانند پل ها، سازه های بلندمرتبه، سوله های صنعتی و سازه های تحت بار زیاد کاربرد دارد.
• تیرآهن معمولی: در ساختمان های مسکونی، تیرریزی سقف ها، اسکلت های سبک و پروژه های معمولی کاربرد بیشتری دارد.

5. نحوه اتصال و جوشکاری

• تیرآهن هاش: به دلیل یکنواختی ضخامت و سطح مقطع بال، مناسب تر برای عملیات جوشکاری، برش و مونتاژ است.
• تیرآهن معمولی: در برخی موارد، جوشکاری و اتصال به دلیل باریکی بال ها با محدودیت هایی همراه است.

6. ابعاد و استانداردها

• تیرآهن هاش: در ابعاد و ضخامت های متنوع تری تولید می شود و استانداردهایی مانند IPBL، IPBM و IPBU را دارد.
• تیرآهن معمولی: اغلب با استاندارد IPE و طبق استاندارد اروپا یا ملی ایران تولید می شود.

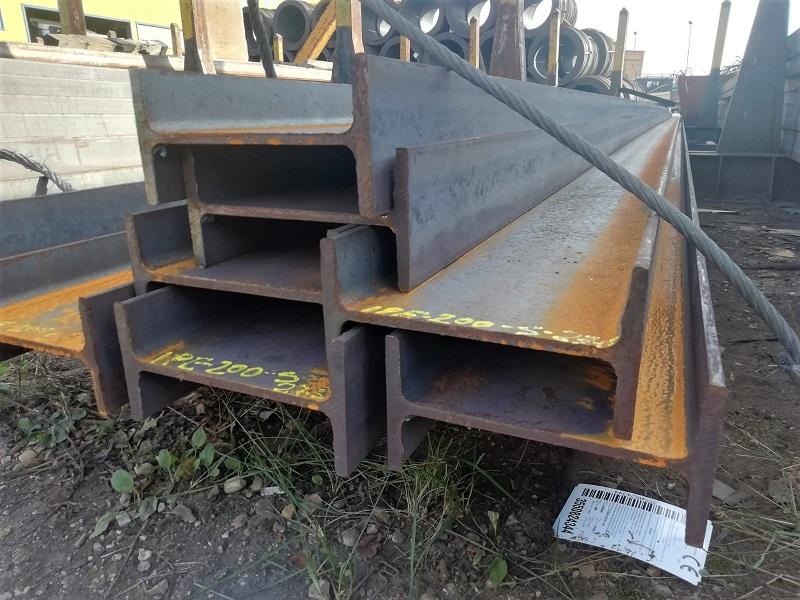

مزایا و معایب تیرآهن هاش

مزایا:

• مقاومت بالا در برابر خمش، فشار، پیچش و برش
• قابلیت اجرای دهانه های طولانی بدون نیاز به ستون میانی
• پایداری بیشتر در سازه های بلندمرتبه
• مناسب برای سازه های مقاوم در برابر زلزله
• تولید در گریدهای مختلف فولادی با خواص مکانیکی متنوع

معایب:

• قیمت بالاتر نسبت به تیرآهن معمولی
• وزن بیشتر و در نتیجه حمل ونقل و نصب سخت تر
• ممکن است برای سازه های سبک و اقتصادی مقرون به صرفه نباشد

روش تولید تیرآهن هاش

1. تهیه شمش فولادی (Billet / Bloom)

• مواد اولیه تولید تیرآهن هاش معمولاً شمش فولادی با مقاطع بزرگ تر (Bloom) است.
• این شمش ها از طریق روش های مختلفی مانند کوره بلند، کوره قوس الکتریکی یا کوره القایی تهیه می شوند.
• ترکیب شیمیایی فولاد معمولاً شامل آهن، کربن، منگنز و عناصر آلیاژی دیگر است که متناسب با خواص مکانیکی مورد نیاز انتخاب می شود.

2. پیش گرم کردن شمش در کوره (Reheating Furnace)

• شمش ها وارد کوره پیش گرم کن می شوند و تا دمای حدود ۱۲۰۰ تا ۱۳۰۰ درجه سانتی گراد گرم می شوند تا برای نورد آماده شوند.
• این مرحله برای نرم شدن فولاد و شکل پذیری بهتر آن اهمیت زیادی دارد.

3. نورد گرم (Hot Rolling)

نورد ابتدایی:

• شمش داغ وارد خط نورد شده و ابتدا از غلتک های اولیه عبور داده می شود تا به مقاطع ابتدایی تبدیل شود (مقاطع مستطیلی یا نزدیک به شکل H).

نورد میانی و نهایی:

• مقطع فولادی طی چندین مرحله نورد به شکل نهایی تیرآهن هاش تبدیل می شود.
• در این فرآیند، بال ها و جان تیرآهن به صورت هم زمان شکل می گیرند.
• هدف، ایجاد تیرآهنی با بال های پهن و ضخامت یکنواخت در جان و بال است.

4. برش به طول های استاندارد

• پس از نورد، تیرآهن ها به طول های استاندارد (معمولاً 6 یا 12 متر) برش داده می شوند.
• در این مرحله، کنترل ابعاد، ضخامت جان و بال، و کیفیت سطح بررسی می شود.

5. خنک کاری و بازرسی کیفی (Cooling & Quality Control)

• تیرآهن ها بر روی قفسه های مخصوص (cooling bed) قرار می گیرند تا به صورت طبیعی خنک شوند.
• پس از خنک شدن، محصول از نظر ابعاد، صافی سطح، وجود ترک یا تاب خوردگی و ترکیب شیمیایی بازرسی می شود.

6. بسته بندی و آماده سازی برای حمل

• تیرآهن های تأیید شده، بندیل بندی و برای انبار یا حمل به محل مصرف آماده می شوند.
• روی محصول معمولاً مشخصات تولید، شماره ذوب، برند کارخانه و تاریخ تولید حک می شود.
